Para instalar o RGB Converter proceda da seguinte maneira:

Atenção: A ordem deste procedimento de instalação difere do contido no manual do RGB converter porém o resultado é o mesmo!

→ Pinagem do conector JAMMA (mostrado na vertical):

Normalmente, o nome dos pinos está escrito no conector JAMMA, depois de encaixado na placa fica mais fácil de se localizar.

Preste atenção pois a letra/número dos pinos é incrementado da esquerda para direita e no lado de cima do
conector os pinos são representados por números e em baixo por letras.

→  Prepare o cabo de 7 vias separando os fios de alimentação (vermelho e preto) dos demais

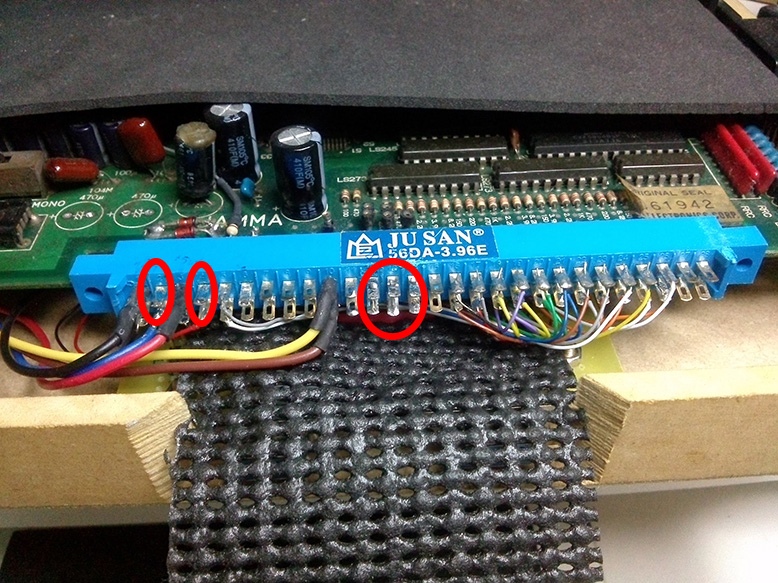

→  Com o cabo de 7 vias desconectado da placa do RGB converter, localize no conector JAMMA os pontos em que o cabo de 7 vias será soldado (em vermelho).

→ Para a instalação serão utilizados os pinos 2 (GND), 4 (+5VDC), 12 (Red), 13 (Blue), 14 (GND Vídeo), N (Green) e P (VSync).

Observe que os outros fios referentes aos controles, audio e alimentação já estão soldados no conector JAMMA:

→  Agora que os pinos que serão utilizados foram localizados proceda n seguinte ordem para soldar os fios:

1. Fio Preto (GND): solde no pino 2 (lado de cima do conector);

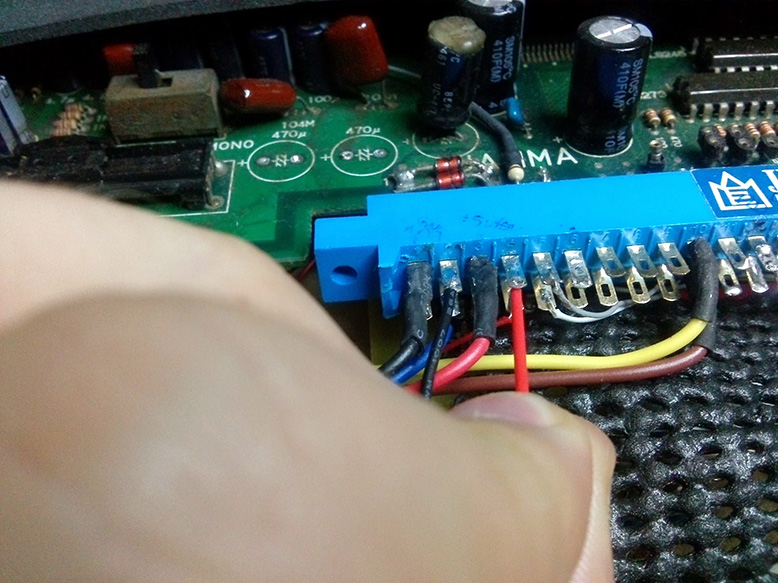

2. Fio Vermelho (+5V DC): solde no pino 4 (lado de cima do conector);

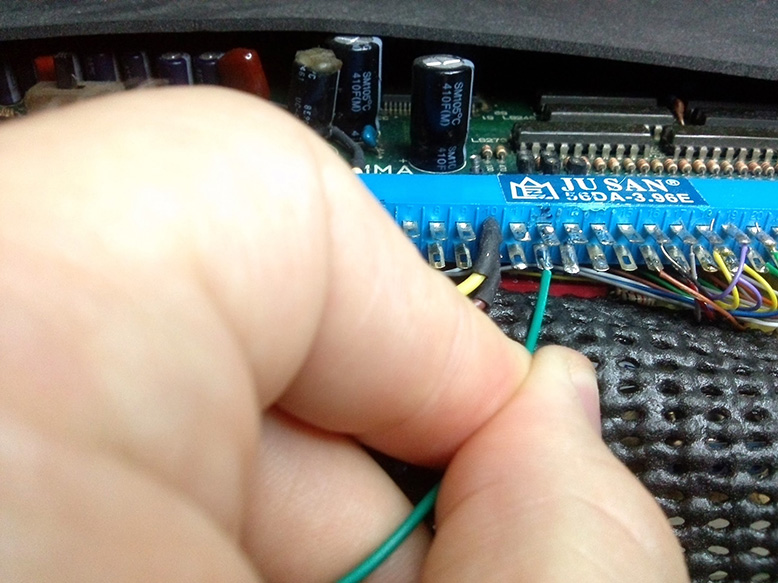

3. Fio Verde (G): solde no pino N do conector JAMMA (lado de baixo do conector JAMMA);

4. Fio Amarelo (CSYNC): solde no pino P do conector JAMMA (lado de baixo do conector);

5. Fio Laranja (R): solde no pino 12 do conector JAMMA (lado de cima do conector);

6. Fio Azul (B): solde no pino 13 do conector JAMMA (lado de cima do conector);

7. Fio branco (GND): solde no pino 14 do conector JAMMA (lado de cima do conector);

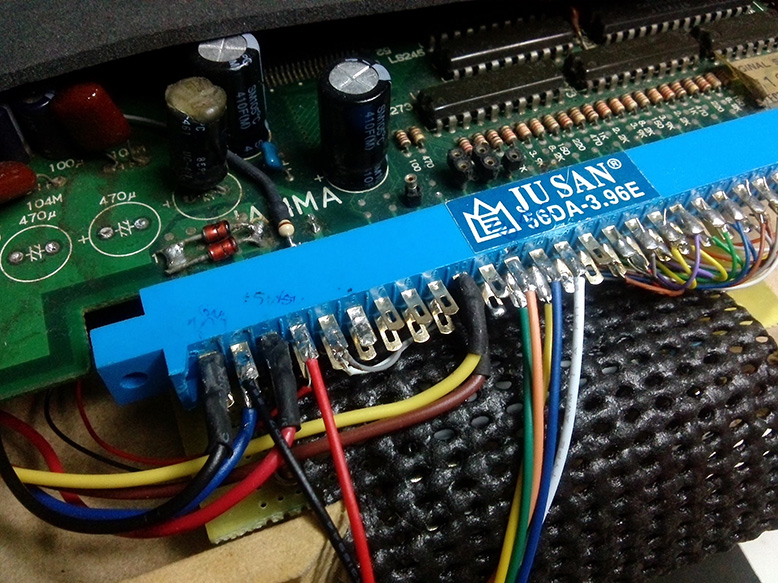

→ Pronto! se a instalação foi bem sucedida e todos os fios do conector de 7 vias foram soldados o conector JAMMA deverá ficar parecido com este:





→ E o cabo deverá ficar assim após conectado a placa do RGB Converter:

→  Faça a conexão com o cabo de vídeo componente entre a TV e a placa do RGB Converter;

→  Ligue a TV, escolha a entrada de sinal de vídeo componente e ligue a fonte da placa ARCADE;

→  Verifique se a imagem está sendo exibida na tela;

→  Caso tenha algum problema, primeiramente revise as conexões, se o problema persistir consulte o item "Possíveis problemas" no manual;

→  Manual do RGB Converter v1 baixar;
